耐高溫橡膠軟接頭（氟橡膠）產(chǎn)品跟其他單球體產(chǎn)品的外形標準是一樣的，我們在生產(chǎn)耐高溫橡膠接頭的時候，只是生產(chǎn)的橡膠配方變了，模具還是同樣用的一個模具。

穩(wěn)定性佳氟橡膠具有高度的化學穩(wěn)定性，是目前所有彈性體中耐介質(zhì)性能最好的一種[1] 。26型氟橡膠耐石油基油類、雙酯類油、硅醚類油、硅酸類油，耐無機酸，耐多數(shù)的有機、無機溶劑、藥品等，僅不耐低分子的酮、醚、酯，不耐胺、氨、氫氟酸、氯磺酸、磷酸類液壓油。23型氟膠的介質(zhì)性能與26型相似，且更有獨特之處，它耐強氧化性的無機酸如發(fā)煙硝酸、濃硫酸性能比26型好，在室溫下98%的HNO3中浸漬27天它的體積膨脹僅為13%~15%。

耐高溫性氟橡膠的耐高溫性能和硅橡膠一樣，可以說是目前彈性體中最好的。26-41氟膠在250℃下可長期使用，300℃下短期使用;246氟膠耐熱比26-41還好。在300℃×100小時空氣熱老化后的26-41的物性與300℃×100小時熱空氣老化后246型的性能相當，其扯斷伸長率可保持在100%左右，硬度90~95度。246型在350℃熱空氣老化16小時之后保持良好彈性，在400℃熱空氣老化110分鐘之后保持良好彈性，在400℃熱空氣老化110分鐘之后，含有噴霧炭黑、熱裂法炭黑或碳纖維的膠料伸長率上升約1/2~1/3，強度下降1/2左右，仍保持良好的彈性。23-11型氟膠可以在200℃下長期使用，250℃下短期使用。

耐老化性氟橡膠具有極好的耐天候老化性能，耐臭氧性能。據(jù)報導，DuPont開發(fā)的VitonA在自然存放十年之后性能仍然令人滿意，在臭氧濃度為0.01%的空氣中經(jīng)45天作用沒有明顯龜裂。23型氟橡膠的耐天候老化、耐臭氧性能也極好。

真空性能26型氟橡膠具有極好的真空性能。246氟橡膠基本配方的硫化膠真空放氣率僅為37×10-6乇升/秒.厘米2。246型氟橡膠已成功應用在10-9乇的真空條件下。

機械性能氟橡膠具有優(yōu)良的物理機械性能。26型氟橡膠一般配合的強力在10~20MPa之間，扯斷伸長率在150~350%之間，抗撕裂強度在3~4KN/m之間。23型氟橡膠強力在15.0~25MPa之間，伸長率在200%~600%，抗撕裂強度在2~7MPa之間。一般地，氟橡膠在高溫下的壓縮永久變形大，但是如果以相同條件比較，如從150℃下的同等時間的壓縮永久變形來看，丁和氯丁橡膠均比26型氟膠要大，26型氟橡膠在200℃×24小時下的壓縮變形相當于丁橡膠在150℃×24小時的壓縮變形。

電性能23型氟橡膠的電性能較好，吸濕性比其他彈性體低，可作為較好的電絕緣材料。26型橡膠可在低頻低壓下使用。

透氣性小氟橡膠對氣體的溶解度比較大，但擴散速度卻比較小，所以總體表現(xiàn)出來的透氣性也小。據(jù)報導，26型氟橡膠在30℃下對于氧、氮、氦、二氧化碳氣體的透氣性和丁基橡膠、丁橡膠相當，比氯丁膠、天然橡膠要好。

低溫性能氟橡膠的低溫性能不好，這是由于其本身的化學結(jié)構(gòu)所致，如23-11型的Tg>0℃。實際使用的氟橡膠低溫性能通常用脆性溫度及壓縮耐寒系數(shù)來表示。膠料的配方以及產(chǎn)品的形狀(如厚度)對脆性溫度影響都比較大，如配方中填料量增加則脆性溫度敏感地變壞，制品的厚度增加，脆性混同度也敏感地變壞。

耐輻射性氟橡膠的耐輻射性能是彈性體中比較差的一種，26型橡膠輻射作用后表現(xiàn)為交聯(lián)效應，23型氟橡膠則表現(xiàn)為裂解效應。246型氟橡膠在空氣中常溫輻射在5×107侖的劑量下性能劇烈變化，在1×107侖條件下硬度增加1~3度，強度下降20%以下，伸長率下降30%~50%，所以一般認為246型氟橡膠可以耐1×107侖，極限為5×107侖。

我們是全國唯一一家掌握氟橡膠接頭生產(chǎn)技術(shù)的廠家，歡迎新老客戶朋友來電訂購，電話021-56031611.

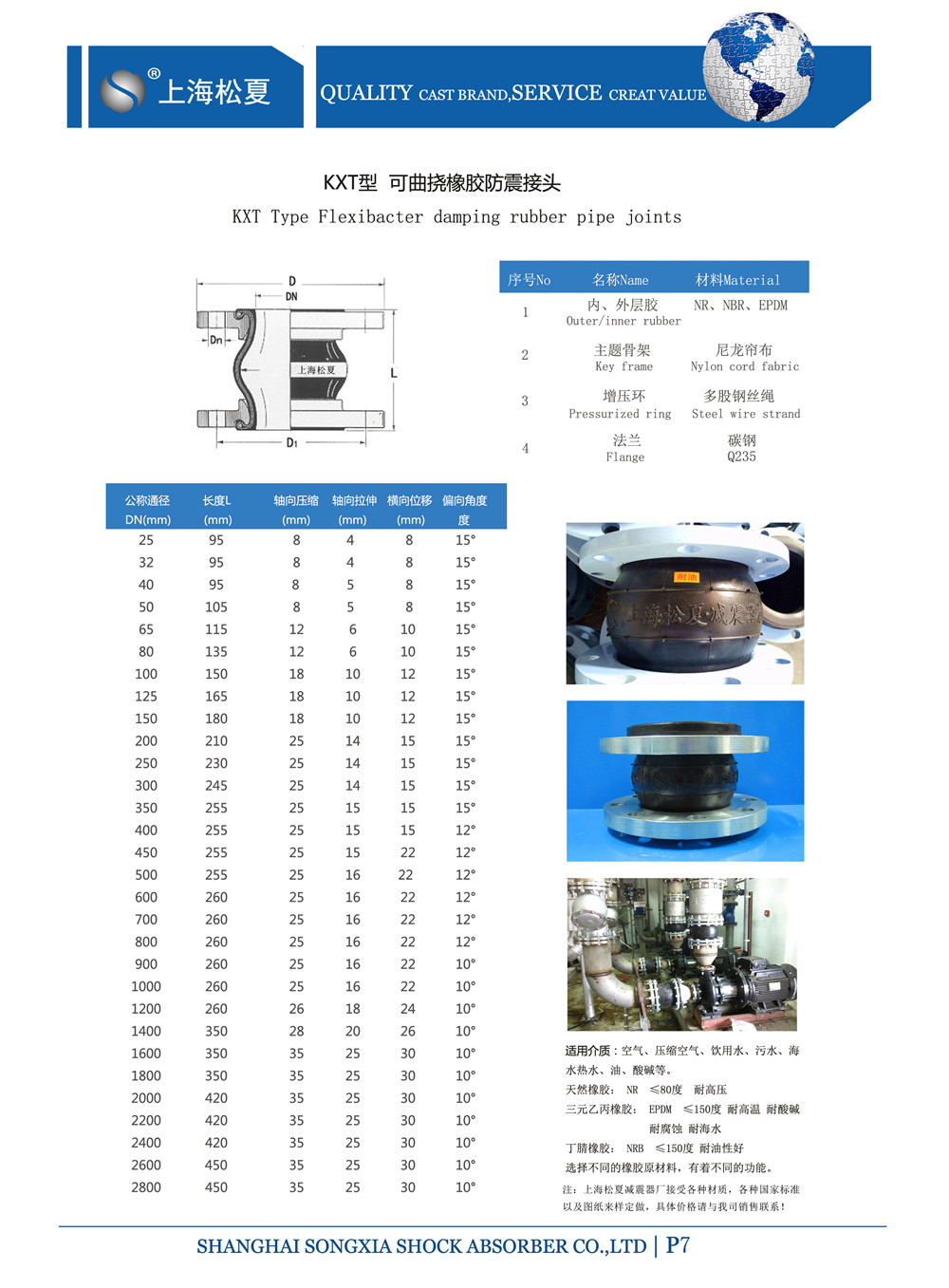

單球體橡膠接頭參數(shù)表：
